لوله پنج لایه

لوله پنج لایه یکی از دستاوردهای مهم در صنعت تأسیسات ساختمانی است که با هدف ترکیب مزایای لوله‌های فلزی و پلیمری طراحی و تولید شد. مهندسان تأسیسات با بررسی نقاط قوت و ضعف هر دو نوع لوله، به این نتیجه رسیدند که یک ساختار ترکیبی می‌تواند عملکرد بهتری ارائه دهد.

در نتیجه، نسل جدیدی از لوله‌ها با نام لوله پنج لایه به وجود آمد که از چند لایه مختلف پلیمر و فلز تشکیل شده است. در این ساختار، یک لایه آلومینیوم در میان دو لایه پلیمر قرار گرفته و با استفاده از چسب‌های مخصوص صنعتی به یکدیگر متصل می‌شوند.

وجود لایه آلومینیومی نقش مهمی در افزایش مقاومت مکانیکی، کاهش انبساط حرارتی و بالا رفتن دوام لوله دارد. همین ویژگی‌ها باعث شده این محصول در پروژه‌های ساختمانی و صنعتی به عنوان یک انتخاب مطمئن شناخته شود.

ساختار لوله پنج لایه

ساختار این لوله‌ها معمولاً به صورت یک لایه آلومینیوم در مرکز و دو لایه پلیمر در داخل و خارج طراحی می‌شود. چسب‌های مخصوص بین لایه‌ها، اتصال کامل و یکنواخت را تضمین می‌کنند و مانع از جدا شدن لایه‌ها در شرایط فشار و دما می‌شوند.

سایزبندی لوله پنج لایه

لوله‌های پنج لایه معمولاً در سایزهای ۱۶ تا ۶۳ میلی‌متر تولید می‌شوند:

• سایزهای ۱۶ تا ۴۰ میلی‌متر: به صورت کلافی (رولی)
• سایزهای ۵۰ تا ۶۳ میلی‌متر: به صورت شاخه‌ای

این تنوع سایز باعث شده استفاده از این لوله‌ها در انواع پروژه‌های ساختمانی و تأسیساتی امکان‌پذیر باشد.

روش‌های اتصال لوله پنج لایه

برای اتصال این لوله‌ها معمولاً از دو روش استفاده می‌شود:

۱. اتصال پرسی

در این روش از یک حلقه استیل استفاده می‌شود که پس از قرار گرفتن لوله و اتصالات در جای خود، با دستگاه پرس مخصوص فشرده شده و اتصال کاملاً آب‌بند ایجاد می‌کند.

۲. اتصال کوپلی (دنده‌ای)

این نوع اتصال با استفاده از مهره و قطعات مکانیکی انجام می‌شود و قابلیت باز و بسته شدن مجدد را نیز دارد.

انواع لوله پنج لایه از نظر پلیمر

نام‌گذاری لوله‌های پنج لایه معمولاً بر اساس ترتیب لایه‌ها انجام می‌شود؛ یعنی از داخل به خارج شامل پلیمر داخلی، لایه آلومینیوم و پلیمر بیرونی است. کیفیت نهایی محصول به نوع پلیمر و کیفیت چسب بین لایه‌ها بستگی دارد.

لوله پنج لایه PE (PE-Al-PE)

در این نوع، از پلی‌اتیلن معمولی استفاده می‌شود. این لوله‌ها قیمت مناسبی دارند اما مقاومت حرارتی و فشاری آن‌ها محدود است، بنابراین بیشتر برای کاربردهای ساده‌تر استفاده می‌شوند و گزینه ایده‌آلی برای آب گرم نیستند.

لوله پنج لایه PERT

در این مدل از پلی‌اتیلن با ساختار مولکولی اصلاح‌شده استفاده می‌شود که مقاومت بالاتری در برابر دما و فشار ایجاد می‌کند. این لوله‌ها معمولاً تا دمای حدود ۷۰ درجه سانتی‌گراد عملکرد مناسبی دارند و برای سیستم‌های آب گرم ساختمانی گزینه مطلوبی هستند.

لوله پنج لایه PEX (PEX-Al-PEX)

این نوع دارای ساختار شبکه‌ای (Cross-linked) است که مقاومت بسیار بالایی در برابر حرارت و فشار ایجاد می‌کند. لوله‌های PEX می‌توانند تا دمای حدود ۹۵ درجه سانتی‌گراد را تحمل کنند و گزینه‌ای ایده‌آل برای سیستم‌های گرمایش از کف، شوفاژ و آب گرم محسوب می‌شوند.

ویژگی‌های لوله پنج لایه

ترکیب پلیمر و آلومینیوم باعث شده این لوله‌ها ویژگی‌های منحصر به فردی داشته باشند:

• استحکام بالا در برابر فشار
• آب‌بندی مطمئن در سیستم اتصالات
• مقاومت در برابر خوردگی و زنگ‌زدگی
• جلوگیری از نفوذ اکسیژن به داخل لوله
• انبساط حرارتی بسیار کم
• نصب سریع و آسان
• مقاومت شیمیایی بالا در برابر اسیدها و بازها
• عدم رشد جلبک و باکتری در داخل لوله
• افت فشار کم در مسیر جریان
• طول عمر بالا

کاربردهای لوله پنج لایه

این نوع لوله در صنایع و پروژه‌های مختلف کاربرد دارد، از جمله:

• سیستم‌های لوله‌کشی آب سرد و گرم ساختمان
• سیستم‌های گرمایش از کف
• شوفاژ و رادیاتور
• انتقال هوای فشرده
• صنایع غذایی و دارویی
• سیستم‌های پزشکی و انتقال گازهای پزشکی
• تأسیسات صنعتی

استانداردهای تولید لوله پنج لایه

تولید لوله‌های پنج لایه بر اساس استانداردهای مختلف بین‌المللی انجام می‌شود. در ایران نیز استاندارد ملی بر پایه ISO 21003 تدوین شده است.

از استانداردهای معتبر جهانی می‌توان به موارد زیر اشاره کرد:

• DVGW آلمان
• UNI ایتالیا
• GOST روسیه
• ASTM آمریکا

استاندارد ASTM نیز بسته به نوع مواد و روش تولید به دسته‌های مختلفی تقسیم می‌شود که هر کدام مشخص‌کننده نوع جوش و پلیمر مصرفی هستند.

نکات مهم در نصب و استفاده از لوله پنج لایه

برای افزایش عمر مفید سیستم لوله‌کشی رعایت نکات زیر ضروری است:

• عدم استفاده از لوله‌های دارای ترک یا آسیب سطحی
• جلوگیری از پیچ خوردگی هنگام نصب
• محافظت در برابر نور مستقیم خورشید

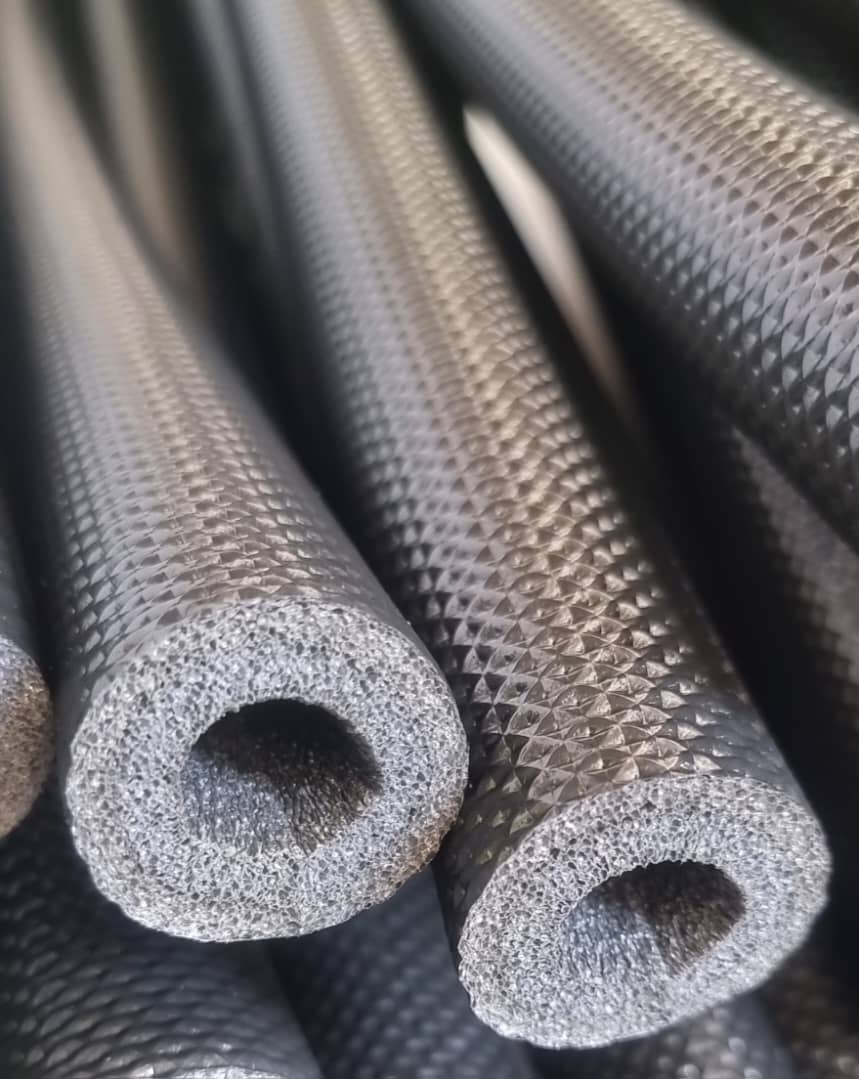

• استفاده از عایق مناسب در پروژه‌ها
• عدم وارد کردن ضربه به لوله‌ها
• تنظیم صحیح دستگاه جوش
• استفاده از نوار تفلون در اتصالات فلزی
• جلوگیری از تماس با شعله مستقیم
• رعایت عمق استاندارد جوشکاری
• انجام تست فشار پس از نصب
• پوشاندن لوله‌ها پس از تست نهایی
